自動焊接專機及生產線

汽車減震器的機器人焊接

汽車減震器




汽車減震器是汽車的關鍵零部件,其質量對汽車性能有著直接的影響。減震器的功能是減少路況不佳造成的振蕩,同時減輕車輛急轉彎或急剎車時車身的搖晃。

汽車減震器的機器人焊接(圖1)







減震器焊接方案






類別 配置 說明
適用型 TM1400FG3機器人(FG機器人)> 電源融合型機器人
TM1400G3機器人+350GL>
TM1400G3機器人+500GL>
脈沖MIG焊接,大間隙焊接、熔深控制、雙脈沖
低飛濺型 TM1400G3機器人+350GS>
TM1400G3機器人+500GS>
超低飛濺,雙脈沖
高級型 TM1400WG3機器人(TAWERS機器人)> 超低飛濺、焊接導航、提升引弧、品質管理等弧焊高級功能
TM1400WG3機器人(Active TAWERS機器人)> 極低飛濺、多種弧焊高級功能









筒體端蓋焊接:TM1400+350GL4



問題圖片 問題及原因 松下電焊機的對策

汽車減震器的機器人焊接(圖2)

對策前(專機)的焊接效果

問題:

1.起弧處飛濺較大

2.焊縫上邊緣咬邊

3.焊接結尾處縮孔較大

4.專機焊機效率低

原因:

1.起弧處干伸長度較長導致飛濺大(接頭形式?jīng)Q定的)

2.由于橫焊導致熔池下墜,上邊緣容易產生咬邊

3.專機焊接,焊接結尾處通過PLC添加收弧電流過程非常復雜

4.只能進行單工位單件焊接,焊接節拍為8-10s/件

機器人替代專機

1、通過程序示教焊接起始位置,保證干伸長度一致,降低起弧飛濺

2、調整焊接姿態為平焊,保證焊縫飽滿,無咬邊

3、添加收弧電流減少縮孔缺陷

4、可進行單工位多工件焊接,焊接節拍達到4-5s/件,提高效率一倍以上

汽車減震器的機器人焊接(圖3)

機器人焊接效果

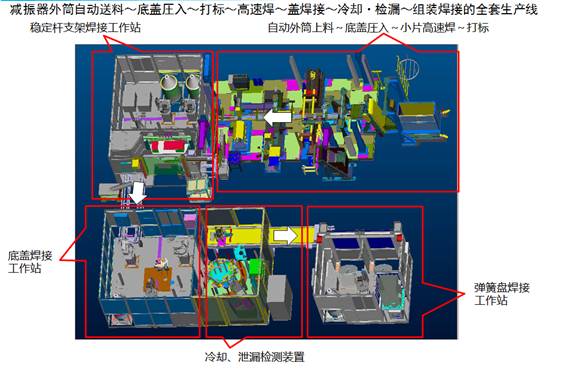

減震器全套生產線




汽車減震器的機器人焊接(圖4)
